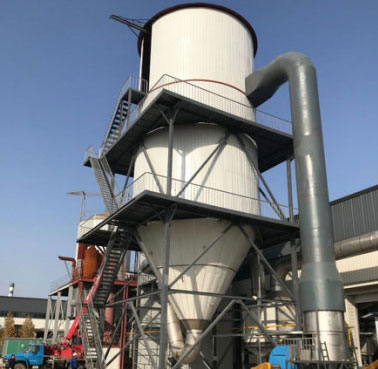

Центробежная распылительная сушилка

  • Центробежная распылительная сушилка
  • Центробежная распылительная сушилка

Описание

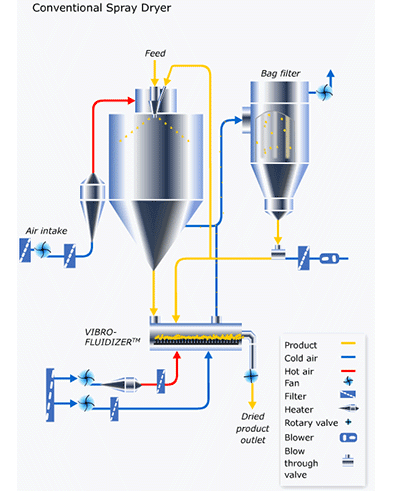

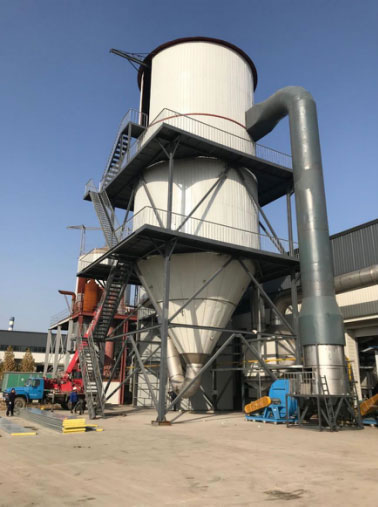

Центробежная распылительная сушилка подает обрабатываемое сырье под давлением в распылительную форсунку в верхней части сушильной башни, так что сырье распыляется в воздушную взвесь, состоящую из мельчайших частиц, затем распыленные частицы в воздушном потоке опускаются на дно башни для последующей сушки. Таким образом, суспензия с более высоким содержанием твердого вещества эффективно распыляется и гранулируется, образовывая сферические частицы. Готовый продукт обладает высокой текучестью.

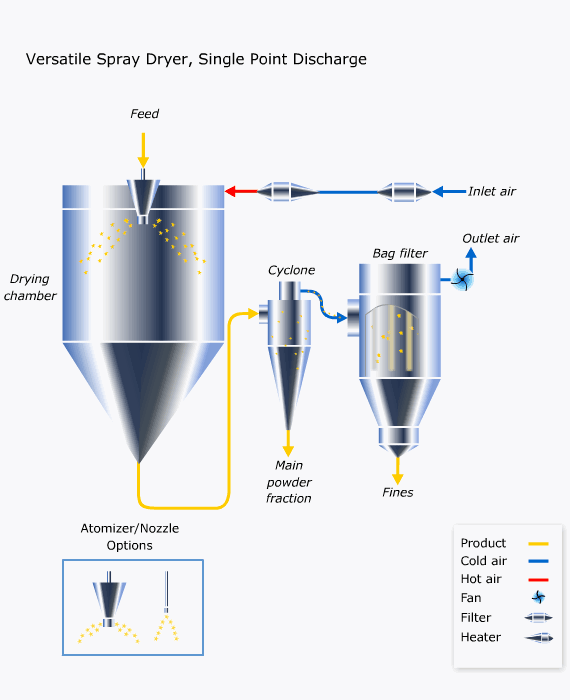

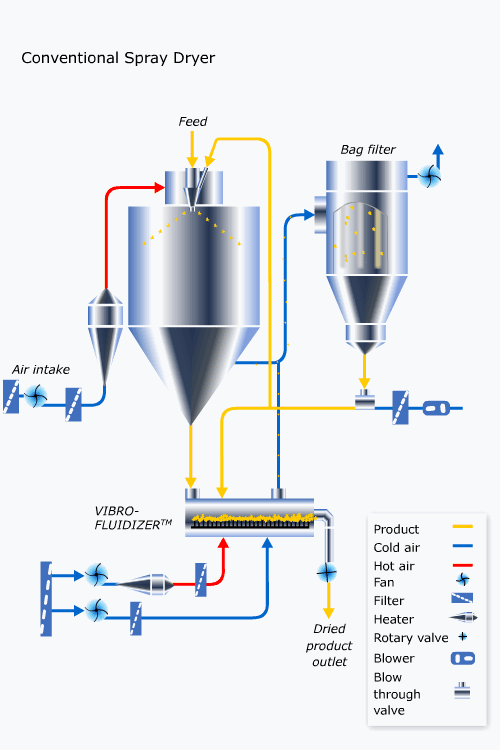

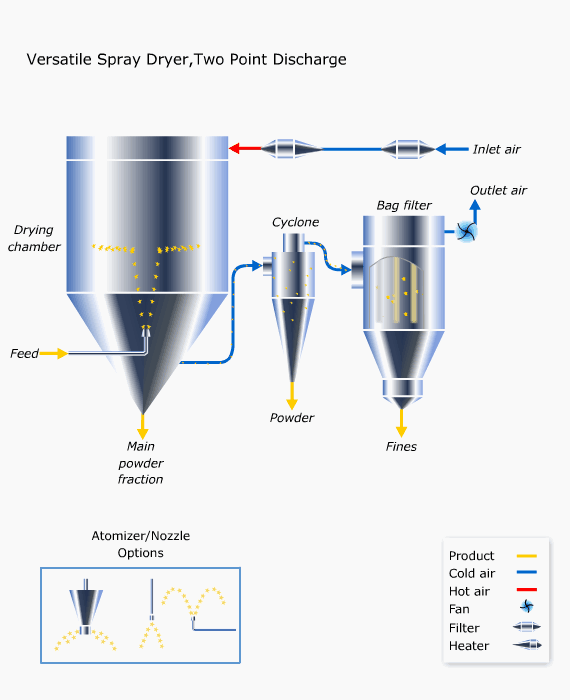

Центробежная распылительная сушилка имеет три типа конфигурации:

  • Центробежная распылительная сушилка
  • Центробежная распылительная сушилка
  • Центробежная распылительная сушилка

Информация о производительности

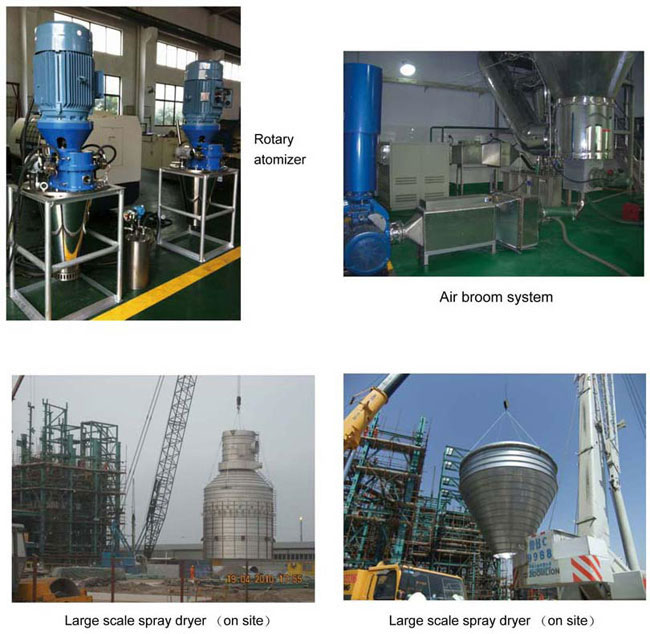

Распылитель центробежной распылительной сушилки имеет подшипник SKF шведского производства. Значение вибрации без нагрузки подшипника составляет менее 5мкм, а значение вибрации с нагрузкой менее 15мкм. Время бесперебойной работы сушилки составляет до 7000 часов. Она также может быть оснащена дополнительной вибрационной системой, которая используется для очистки порошка с внутренней стенки сушилки с помощью вибрации. Также применяется воздушная система очистки.

Ниже представлены наиболее распространенные модели центробежных распылительных сушилок, которые могут быть модернизированы по запросу
Модель LPG
-5 		LPG
-25 		LPG
-50 		LPG
-100 		LPG
-150 		LPG
-200 		LPG
-500 		LPG
-800 		LPG
-1000 		LPG
-2000 		LPG
-3000 		LPG
-4500 		LPG
-6500
Испаряемость воды (кг/ч) 5 25 50 100 150 200 500 800 1000 2000 3000 4500 6500
Метод распыления Высокоскоростной центробежный распылитель
Скорость распыления(об/мин) 25000 18000 16000 12000-13000 11000-12000
Диаметр распылителя (мм) 50 102 108 180-210 Можно изменить согласно производственным требованиям
Диаметр башни (м)

Диаметр 0.9 1.75 2.3 2.7 3 3.2 4.7 5.6 6.2 Можно изменить согласно производственным требованиям
Длина напольной поверхности (м) Длина 1.6 4 4.5 5.2 7 7.5 12.5 13.5 14.5
Ширина напольной поверхности (м) Ширина 0.91 2.7 2.8 3.5 5.5 6 8 12 14
Высота башни (м) Высота 1.75 4.5 5.5 6.7 7.2 8 10 11 15
Высота подъема форсунки (м) Высота1 - 2.5 2.5 3.2 3.2 3.2 3.2 3.2 3.2
Примечание: интенсивность испарения воды зависит от свойств материала, содержания твердого вещества и температуры горячего воздуха на входе и выходе.
Основные компоненты системы

Распылитель:охлаждающее устройство в верхней части башни используется для снижения температуры внутренних стен башни.

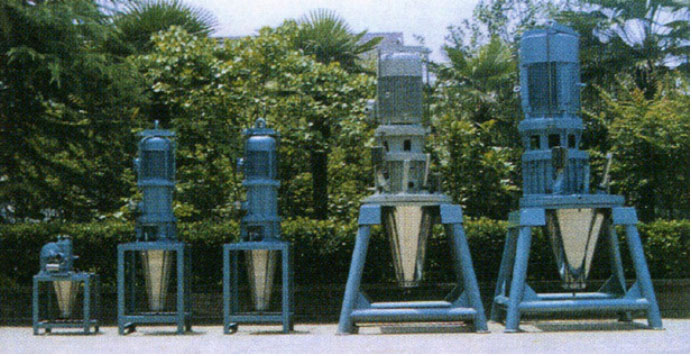

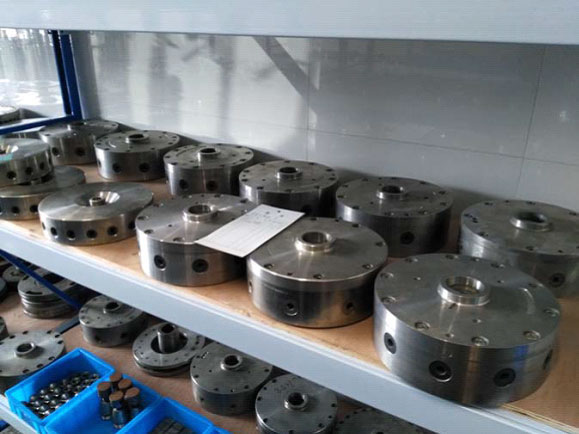

  • Распылитель

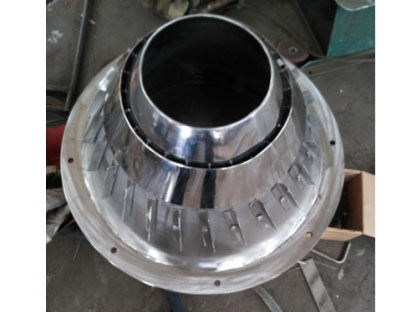

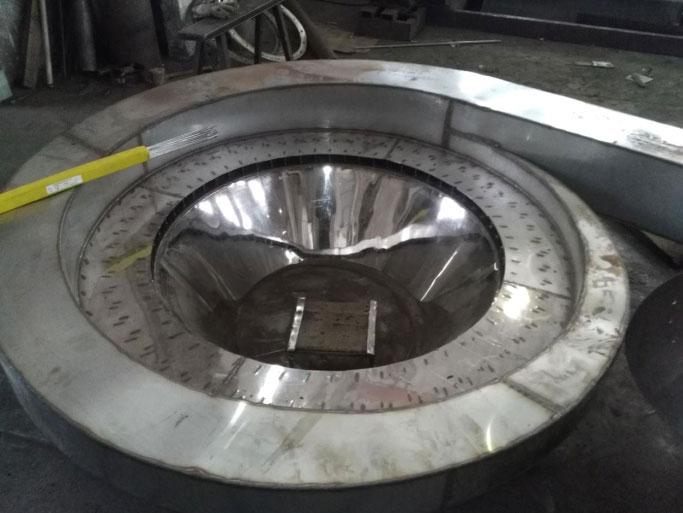

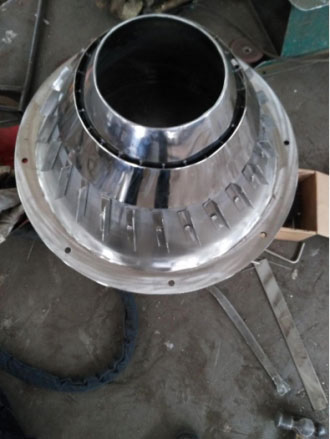

Распределитель горячего воздуха: диффузор и распределитель горячего воздуха
  • Распределитель горячего воздуха
  • Распределитель горячего воздуха
  • Распределитель горячего воздуха
  • Распределитель горячего воздуха

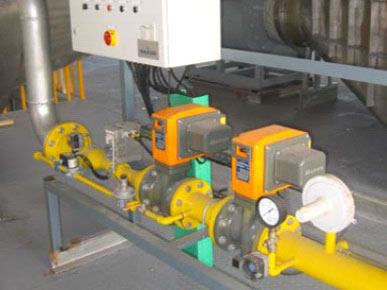

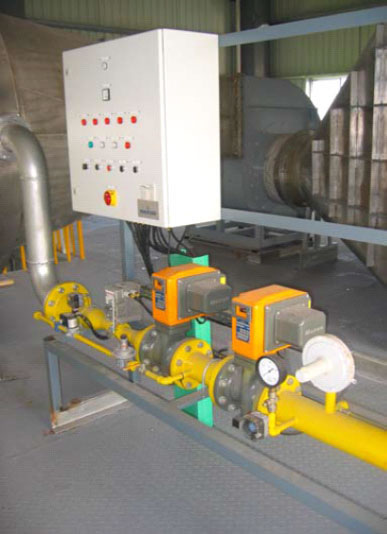

  • Блок управления камерой сгорания прямого нагрева Блок управления камерой сгорания прямого нагрева

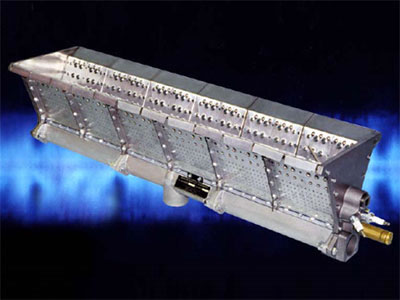

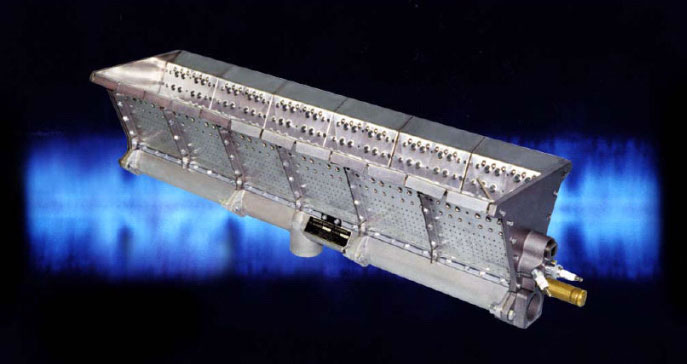

  • Форсунка камеры сгорания прямого нагреваФорсунка камеры сгорания прямого нагрева
  • Пневматический конвейерПневматический конвейер

Если у вас возникли вопросы или вам требуются оборудование с другими характеристиками, пожалуйста, свяжитесь с нами, и мы предоставим более подробную информацию и подберем подходящее вам оборудование. В случае необходимости мы модернизируем оборудование согласно вашим потребностям и требованиям.
Компания Jiangsu Xiandao имеет более чем 30-летний опыт производства оборудования для сушки и грануляции. Наше оборудование находит широкое применение в пищевой, фармацевтической, керамической и сельскохозяйственной промышленностях.
